Sistemi di agitazione industriale

Lanterne VK

Garanzia meccanica e durabilità dell’agitatore

Apparecchiature di agitazione e miscelazione

Garanzia per una meccanica affidabile e durevole

In VAK KIMSA attribuiamo la massima importanza alla lanterna, elemento che consente di garantire l’affidabilità meccanica e la durabilità dell’agitatore.

GAMA		TD	HT	TK	TK-TC
Dimensioni		TD0	HT0 HT1 HT2 HT3 HT4 HT5	TK0 TK1 TK2 TK3 TK4 TK5 TK6	TK0-TC1 TK1-TC2 TK2-TC3 TK3-TC4 TK4-TC5 TK5-TC6 TK6-TC7
Potenza (kW)		0,18 ÷ 0,75	0,37 ÷ 45	0,37 – 315	0,37 – 315
Tenuta	Paraolio	X	X	X	X
	Baderna		X		X
	Tenuta meccanica		X		X
Versione ATEX		X	X	X	X
Versione asettica			X		X

Lanterne VK

Tipi di lanterne e azionamenti

Scelta delle lanterne in funzione degli sforzi meccanici generati dall’agitatore

Azionamenti

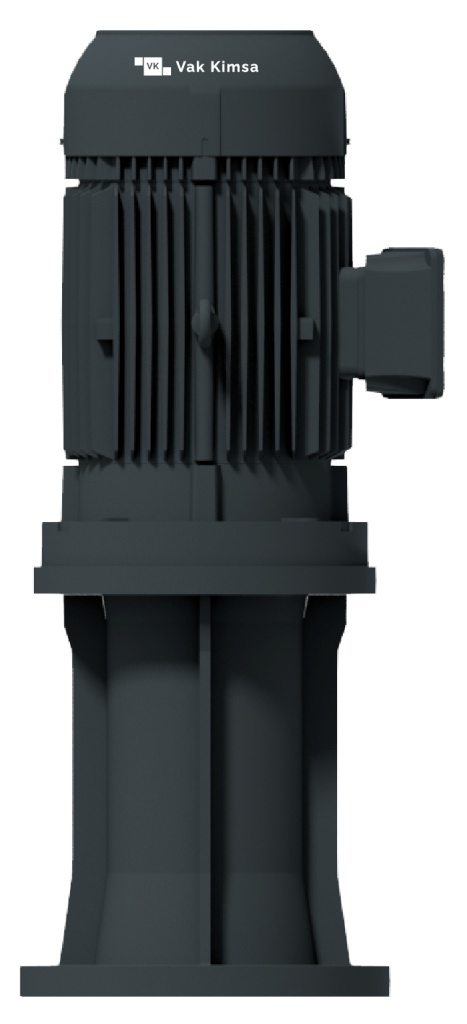

Motore diretto

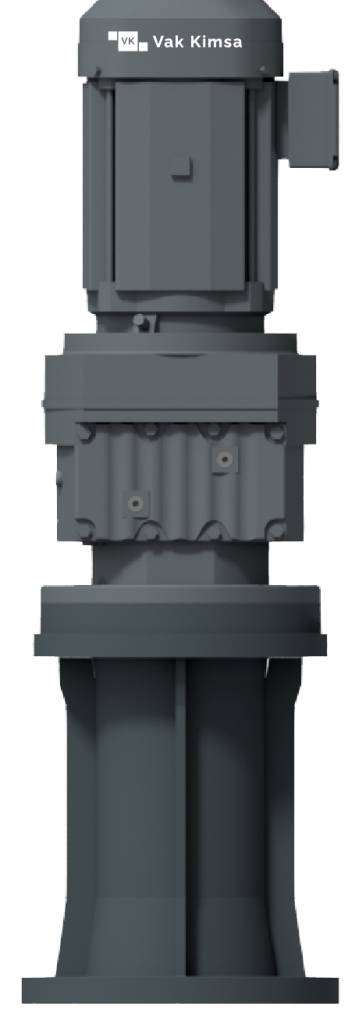

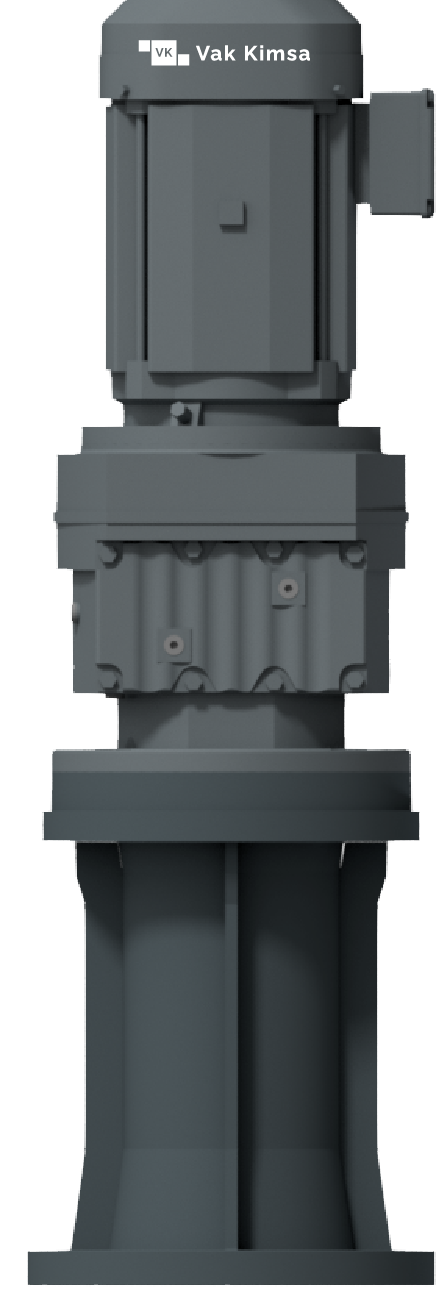

Riduttore coassiale

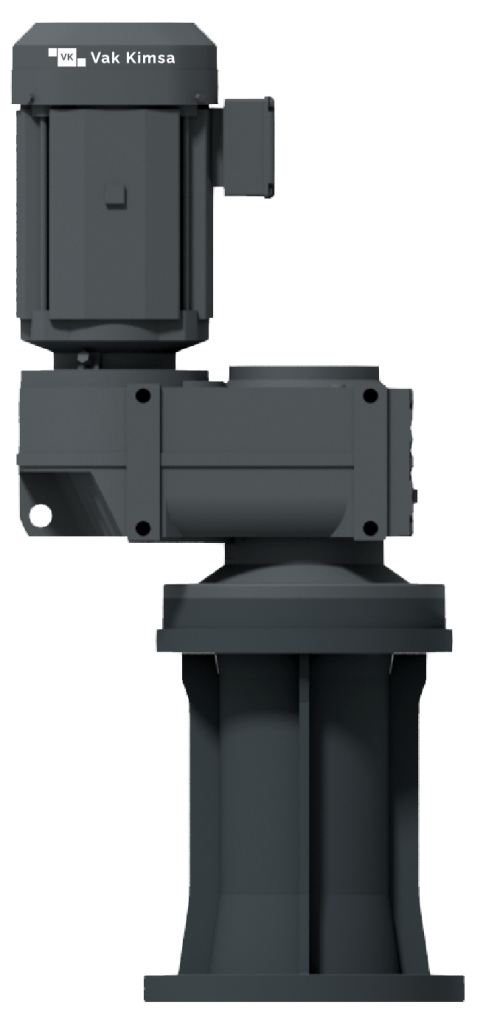

Riduttore ad assi paralleli

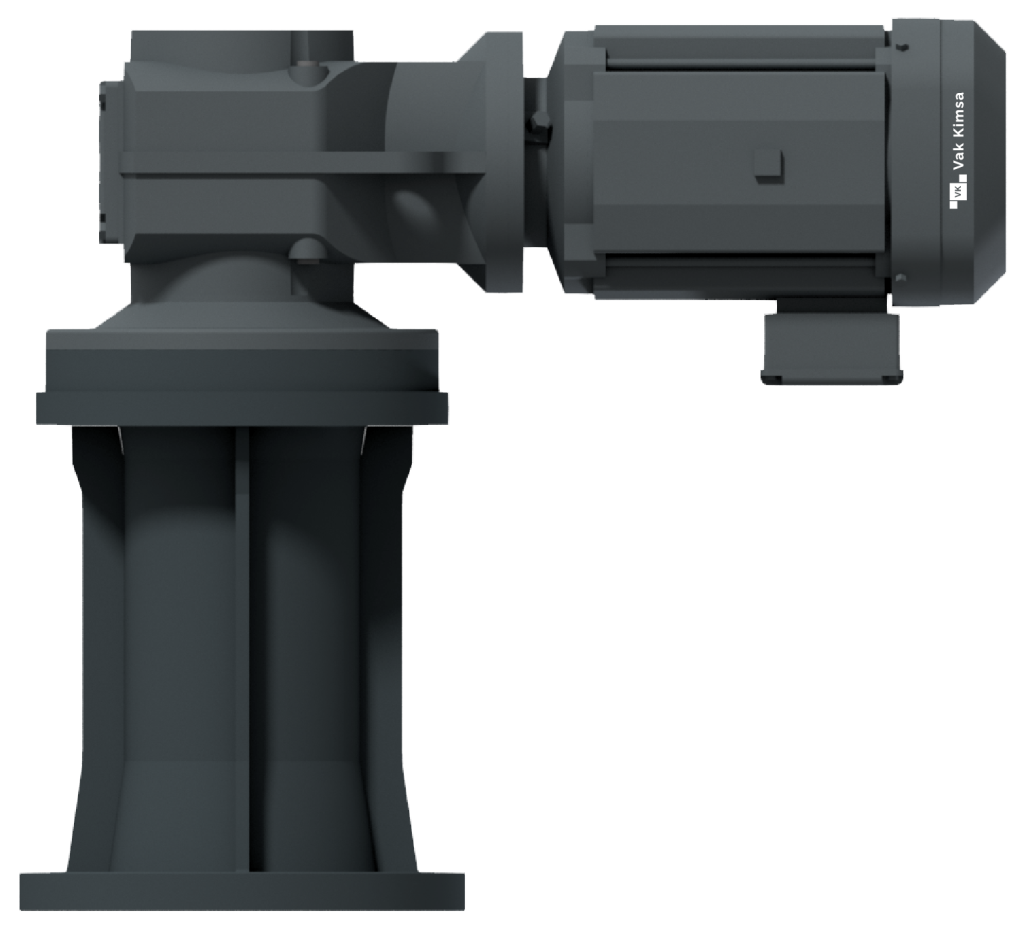

Riduttore conico

Tipi di lanterne

LANTERNE TD

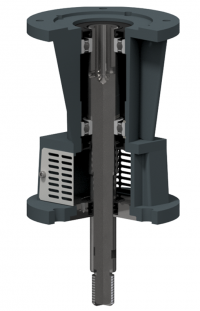

LANTERNE HT

FLANGE LANTERNE HT

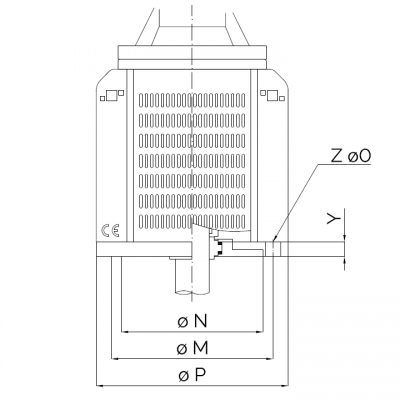

LANTERNA	ØP	ØM	ØN	Z	Ø0	DIN – 2576	ØT		Y
LANTERNA	ØP	ØM	ØN	Z	Ø0	DIN – 2576	máx.	mín.	Y
HT0	200	160	122	4	18	DN80 PN10	110	80	18

LANTERNA	ØP	ØM	ØN	Z	Ø0	DIN – 2501	ØT		Y
LANTERNA	ØP	ØM	ØN	Z	Ø0	DIN – 2501	máx.	mín.	Y
HT1	250	210	180	8	18	DN125 PN10	170	125	20
HT2	340	295	266	8	22	DN200 PN10	250	200	30
HT3	395	350	320	12	22	DN250 PN10	300	250	26
HT4	445	400	370	12	22	DN300 PN10	350	240	30
HT5	565	515	440	16	27	DN400 PN10	420	300	36

* Quote in mm. Z = numero di fori. ØN = Ø rivestimento in acciaio inox. Il rivestimento garantisce che la zona a contatto con il prodotto sia in acciaio inox.

LANTERNE TK

* Consultare l’ufficio tecnico di Vak Kimsa, S.A.

** Quote in mm. Z = numero di fori. ØN = Ø rivestimento in acciaio inox. Il rivestimento garantisce che la zona a contatto con il prodotto sia in acciaio inox.

FLANGE LANTERNE TK
LANTERNA	ØP	ØM	ØN	Z	Ø0	S/DIN – 2501	ØT		ØT SISTEMA ALIMENTARE		Y
							max.	min.
TK0	220	180	150	8	18	DN100 PN10	140	115	140	+0,2	25
										+0,3
TK1	285	240	210	8	23	DN150 PN10	190	138	165	+0,2	25
										+0,3
TK2	340	295	266	8	23	DN200 PN10	250	165	202	+0,2	35
										+0,3
TK3	395	350	320	12	23	DN250 PN10	300	240	240	+0,2	40
										+0,3
TK4	445	400	370	12	23	DN300 PN10	355	300	X		28
TK5	565	515	475	16	27	DN400 PN10	460	350	X		32
TK6	670	620	525	20	27	DN500 PN10	515	495	X		38

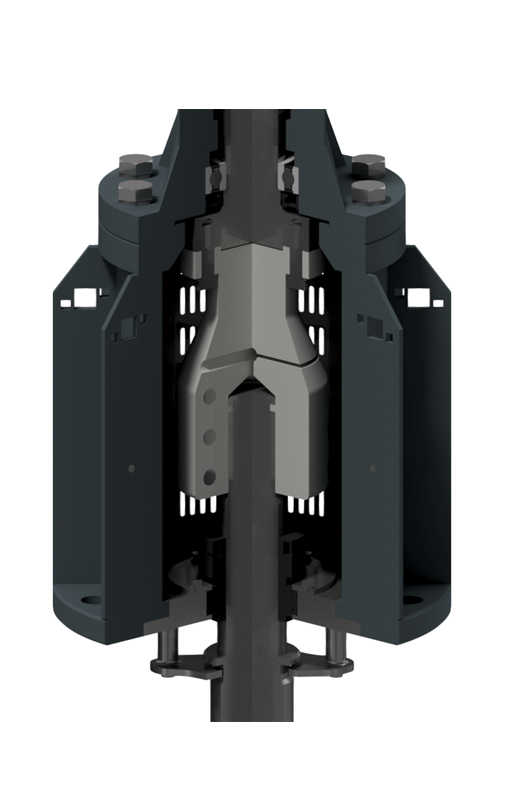

LANTERNE TK-TC

* Consultare l’ufficio tecnico di Vak Kimsa, S.A.

** Quote in mm. Z = numero di fori. ØN = Ø rivestimento in acciaio inox. Il rivestimento garantisce che la zona a contatto con il prodotto sia in acciaio inox.

FLANGE LANTERNE TK-TC
LANTERNA	ØP	ØM	ØN	Z	Ø0	S/DIN – 2501	ØT		Y
LANTERNA	ØP	ØM	ØN	Z	Ø0	S/DIN – 2501	max.	min.	Y
TK0/TC1	285	240	210	8	23	DN150 PN10	200	150	X
TK1/TC2	340	295	266	8	23	DN200 PN10	240	200	X
TK2/TC3	395	350	320	12	23	DN250 PN10	300	250	X
TK3/TC4	445	400	370	12	23	DN300 PN10	350	300	X
TK4/TC5	565	515	475	16	27	DN400 PN10	460	300	X
TK5/TC6	670	620	525	20	27	DN500 PN10	515	350	X
TK6/TC7	780	725	675	20	30	DN600 PN10	650	X	X
