Mezcladores
en línea
Alvak
Mezclador en línea sólido-líquido con adición directa de sólidos en la cabeza del mezclador
- Líquido-líquido
- Sólido-líquido
ALVAK con tolva TC equipada con una mesa de soporte de sacos, que permite al operario trabajar de forma cómoda y ergonómica.
ALVAK diseñado según EHEDG. Tolva TC equipada con una mesa de soporte de sacos y patas en forma de C, que permiten mover la tolva al área de lavado.
ALVAK con tolva TCV preparada para recibir sólidos de un sistema de alimentación automático. Tolva TCV con sinfín para favorecer el movimiento de los sólidos en el interior de la tolva, sensores de nivel máximo y mínimo, y válvula neumática.
P&ID básico para la instalación del mezclador en línea ALVAK. Puede funcionar con uno o varios depósitos.
ALVAK con tolva TC para la alimentación manual de sólidos.
ALVAK con tolva TC para la alimentación manual de sólidos.
Componentes
Sólidos pulverizados, cristalinos o granulados directamente en la cabeza del mezclador + líquidos
Concentración de sólidos
≤ 80%, según el producto
Viscosidad del producto
Media – Baja
Caudal de sólidos
≤ 15.000 kg/h
Caudal de mezcla
≤ 90.000 l/h
Características técnicas
| Tipos | Potencia ALVAK (kW) | Potencia Tolvas (kW) | Conexión de líquido (DN) | Caudal máx. de mezcla (l/h) | Caudal máx. de sólidos (Kg/h) |
| ALVAK 00 | 0,55 ÷ 1,5 | – | 15 ÷ 25 | 500 | 100 |
| ALVAK 01 | 2,2 ÷ 5,5 | 2,2 ÷ 5,5 | 25 ÷ 40 | 10.000 | 1.500 |
| ALVAK 1 | 4 ÷ 15 | 2,2 ÷ 5,5 | 40 ÷ 65 | 25.000 | 3.000 |
| ALVAK 2 | 7,5 ÷ 22 | 3 ÷ 7,5 | 65 ÷ 80 | 40.000 | 5.000 |
| ALVAK 3 | 15 ÷ 37 | 3 ÷ 7,5 | 65 ÷ 100 | 60.000 | 8.000 |
| ALVAK 4 | 22 ÷ 55 | 4 ÷ 10 | 80 ÷ 150 | 90.000 | 15.000 |
*Los caudales máximos de mezcla dependen de la presión requerida. VAK KIMSA, S.A. se reserva el derecho de modificar estos datos.
Alimentación de sólidos
Los sólidos pueden alimentarse en la tolva de los mezcladores ALVAK mediante sacos, big bags, sinfín dosificador, válvula rotativa, sistema de transporte neumático, etc., de forma manual o automática.
ALVAK con tolva TCV alimentada automáticamente mediante válvula rotativa desde una tolva de pesaje donde se preparan las recetas a fabricar.
Alimentación de sólidos en la tolva del mezclador en línea ALVAK desde un big bag.
Opciones de suministro
- Turbinas de dispersión o de alto cizallamiento.
- Velocidad fija o variable.
- Carcasa protectora.
- Tolvas según las características de los sólidos: TC, TCV, TCAV, TCROT o DOSIVAK.
- Posibilidad de succión directa desde sacos (TMG).
- Válvula de mariposa, válvula de bola, etc., manual o neumática.
- Boquillas para la adición de líquidos.
Automatización
Para el funcionamiento automático, los equipos ALVAK se suministran con válvula neumática, sensores de nivel mínimo y máximo en la tolva y armario eléctrico. El funcionamiento se realiza de forma independiente mediante PLC o bajo la supervisión del sistema de control de la fábrica.

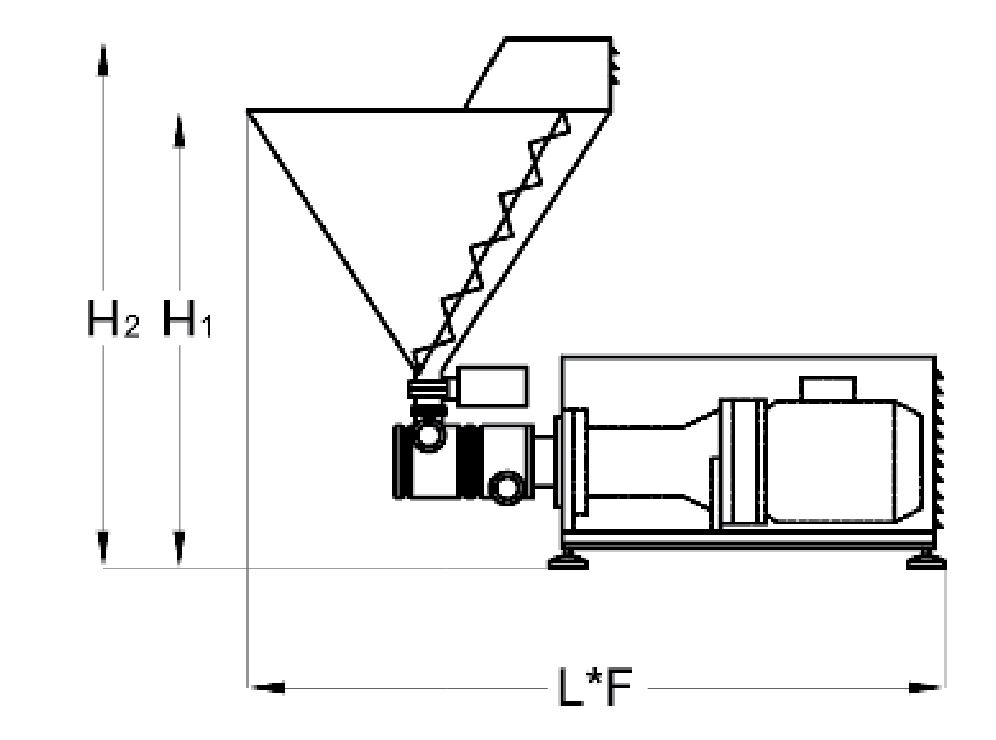

Dimensiones ALVAK
| Tipos | H1 (mm) | H2 (mm) | L (mm) | F (mm) | Volumen tolva (l) |
| ALVAK 00 | 250 | 450 | 400 | 400 | 2 |
| ALVAK 01 | 700 | 900 | 1.150 | 550 | 20 |
| ALVAK 1 | 1050 | 1250 | 1.400 | 550 | 30 |
| ALVAK 2 | 1150 | 1350 | 1.800 | 700 | 60 |
| ALVAK 3 | 1250 | 1400 | 1.850 | 700 | 60 |
| ALVAK 4 | 1450 | 1650 | 2.600 | 900 | 120 |
Alimentación de sólidos y líquidos en la tolva del mezclador ALVAK en la industria química.
Mezclador en línea ALVAK con tolva DOSIVAK.
Viscovak
Mezclador en línea sólido-líquido de alta viscosidad con adición directa de sólidos en la cabeza del mezclador
- Sólido-líquido
VISCOVAK con tolva TC para la preparación de productos lácteos concentrados. Industria alimentaria.
VISCOVAK con tolva TC, equipada con una mesa de soporte de sacos y patas en forma de C que permiten mover la tolva al área de lavado. Máquina empleada en la fabricación de suplementos deportivos y bebidas energéticas. Industria alimentaria.
VISCOVAK para la succión directa de sólidos desde sacos o bidones, sin necesidad de volcar el saco o bidón, con la principal ventaja de evitar la formación de nubes de polvo. Industria alimentaria.
VISCOVAK con tolva TCAV para mezclar sólidos higroscópicos espesantes y texturizantes. Industria farmacéutica.
VISCOVAK con tolva TCAV para mezclar sólidos higroscópicos espesantes y texturizantes como carbómeros, celulosas, goma xantana, etc. Industria cosmética.
Componentes
Sólidos pulverizados, cristalinos o granulados directamente en la cabeza del mezclador + líquidos
Concentración de sólidos
≤ 80%, en función del producto
VISCOSIDAD DEL PRODUCTO
Alta
CAUDAL DE SÓLIDOS
≤ 8.000 kg/h
CAUDAL DE MEZCLA
≤ 60.000 l/h
Dispersión de espesantes
El mezclador VISCOVAK es especialmente adecuado para la dispersión de espesantes porque:
- Ofrece todas las ventajas de los mezcladores ALVAK, potenciadas para altas viscosidades.
- Los sólidos se añaden directamente sobre las turbinas del mezclador.
- Garantiza que el depósito de fabricación quede libre de sólidos adheridos a sus paredes.
- Evita la formación de grumos y aglomerados desde el primer momento.
- Disuelve completamente sólidos higroscópicos.
- Consigue la misma textura utilizando una cantidad menor de espesante.
- Incorpora un mínimo de aire.
P&ID básico para la instalación del mezclador en línea VISCOVAK. Puede funcionar con uno o varios depósitos.
VISCOVAK para mezclar pectinas como agentes espesantes y texturizantes en la fabricación de mermeladas y conservas. Industria alimentaria.
VISCOVAK para la succión directa de sólidos desde sacos o bidones, sin necesidad de volcar el saco o bidón, con la principal ventaja de evitar la formación de nubes de polvo.
VISCOVAK en la fabricación de jarabes y suspensiones farmacéuticas
Jetmixvak
JETMIXVAK es el mezclador en línea VK que puede gestionar concentraciones de sólidos de hasta el 80%.
- Sólido-líquido
- Gas-líquido
JETMIXVAK en la fabricación de productos químicos.
Cabeza del mezclador en línea JETMIXVAK, diseñada para su instalación en el fondo del depósito, con una salida para el producto mezclado.
JETMIXVAK para la fabricación de dispersiones de harina. Industria alimentaria.
Mezclador de fondo de depósito con capacidad de recirculación
- Ofrece la misma capacidad de mezcla que los mezcladores en línea LIVAK.
- Permite añadir sólidos sobre un lecho fluido.
- Recircula el producto dentro del propio depósito y a través de depósitos externos.
- Permite centralizar la mezcla de sólidos para operar con depósitos externos.
P&ID básico del mezclador en línea JETMIXVAK operando en recirculación con uno o varios depósitos externos. Los componentes se añaden en el depósito JETMIXVAK, mientras que el lote se contiene en el depósito externo.
P&ID básico del mezclador en línea JETMIXVAK operando en lotes en su propio depósito, donde se añaden los componentes y donde se contiene el lote fabricado.
Alimentación de sólidos en el depósito del mezclador en línea JETMIXVAK.
Livak
LIVAK – La solución más versátil de VAK KIMSA, capaz de mezclar líquidos con líquidos, gases o sólidos
- Sólido-Líquido
- Gas-Líquido
- Líquido-Líquido
Mezclador en línea líquido-líquido y sólido-líquido con adición de sólidos al depósito.
Mezclador en línea LIVAK con acabado industrial, equipado con un circuito de presurización y lubricación para el cierre mecánico. Equipo certificado ATEX según la Directiva 2014/34/UE, para uso en atmósferas potencialmente explosivas. Industria química.
Mezclador en línea LIVAK con acabado sanitario, equipado con un circuito de presurización y lubricación para el cierre mecánico, así como un armario eléctrico. Industria cosmética.
Mezclador en línea LIVAK diseñado según EHEDG e instalado en recirculación con un depósito. Industria biotecnológica.
Componentes
Sólidos pulverizados, cristalinos o granulados al depósito + líquidos Gas + Líquido
CONCENTRACIÓN DE SÓLIDOS
≤ 80%, en función del producto
VISCOSIDAD DEL PRODUCTO
Alta-media-baja
CAUDAL DE MEZCLA
≤ 90.000 l/h
Características técnicas
| Tipos | Potencia LIVAK (kW) | Conexión de líquido (DN) | Caudal máx. de mezcla (l/h) |
| LIVAK 00 | 0,55 ÷ 1,5 | 15 ÷ 25 | 500 |
| LIVAK 01 | 2,2 ÷ 5,5 | 25 ÷ 40 | 10.000 |
| LIVAK 1 | 4 ÷ 15 | 40 ÷ 65 | 25.000 |
| LIVAK 2 | 7,5 ÷ 22 | 65 ÷ 80 | 40.000 |
| LIVAK 3 | 15 ÷ 37 | 65 ÷ 100 | 60.000 |
| LIVAK 4 | 22 ÷ 55 | 80 ÷ 150 | 90.000 |
P&ID básico para la instalación del mezclador en línea LIVAK. Puede funcionar en recirculación con uno o varios depósitos. El diagrama muestra la alimentación de componentes líquidos en la cabeza del mezclador o en el depósito, y de componentes sólidos en el depósito.
Actualización de instalaciones existentes
Cuando una instalación existente requiere una agitación más intensa, instalar un mezclador en línea LIVAK en recirculación con el depósito es una opción muy ventajosa en comparación con modificar el agitador.
Emulsionador
La configuración LIVAK EMULSIONADOR produce emulsiones con pequeño tamaño de gota, alta estabilidad y sin incorporación de aire. Combinado con nuestros agitadores equipados con palas de doble flujo o palas ancla con rascadores, ayuda a reducir los tiempos de fabricación e intercambio de calor.
P&ID básico para la instalación del mezclador en línea LIVAK funcionando de forma continua. El diagrama muestra la dosificación continua de tres componentes líquidos en la cabeza del mezclador en línea.
Opciones de suministro
- Turbinas de dispersión o emulsificación.
- Velocidad fija o variable
- Carcasa protectora.
- Boquillas para la adición de líquidos
Dimensiones
| Tipos | H (mm) | L (mm) | F (mm) |
| LIVAK 00 | 250 | 400 | 380 |
| LIVAK 01 | 450 | 900 | 300 |
| LIVAK 1 | 500 | 1.200 | 380 |
| LIVAK 2 | 650 | 1.450 | 450 |
| LIVAK 3 | 690 | 1.500 | 450 |
| LIVAK 4 | 800 | 2.200 | 680 |
LIVAK 2 – Vak Kimsa
