Mescladors
en línia
Alvak
Mesclador en línia sòlid-líquid amb adició directa del sòlid al cap del mesclador
- Líquid-líquid
- Sòlid-líquid
ALVAK amb tremuja TC dotada de taula per a suport de sacs, l’operador treballa de manera còmoda i ergonòmica
ALVAK dissenyat segons EHEDG. Tremuja TC, dotada de taula per a suport de sacs i de potes en forma C, que permeten desplaçar la tremuja a la zona de rentat.
ALVAK amb tremuja TCV preparada per rebre els sòlids des d’alimentació automàtica. Tremuja TCV amb vis-sense-fi per afavorir el moviment del sòlid a la tremuja, nivells de màxima i mínima i vàlvula pneumàtica.
ALVAK amb tremuja TC dotada de taula per a suport de sacs, l’operador treballa de manera còmoda i ergonòmica
ALVAK amb tremuja TC per a alimentació manual de sòlids.
ALVAK amb tremuja TC per a alimentació manual de sòlids – detall
Components
Sòlids en pols, cristal·lins o granulats directament al cap mesclador + líquids
Concentració de sòlids
≤ 80%, segons producte
Viscositat del producte
Mitjana-baixa
Cabal de sòlids
≤ 15.000 kg/h
Cabal de mescla
≤ 90.000 l/h
Característiques tècniques
| Tipus | Potència ALVAK (kW) | Potència tremuja (kW) | Conexió líquid (DN) | Cabal mescla màxim (l/h) | Cabal sòlids màxim (Kg/h) |
| ALVAK 00 | 0,55 ÷ 1,5 | – | 15 ÷ 25 | 500 | 100 |
| ALVAK 01 | 2,2 ÷ 5,5 | 2,2 ÷ 5,5 | 25 ÷ 40 | 10.000 | 1.500 |
| ALVAK 1 | 4 ÷ 15 | 2,2 ÷ 5,5 | 40 ÷ 65 | 25.000 | 3.000 |
| ALVAK 2 | 7,5 ÷ 22 | 3 ÷ 7,5 | 65 ÷ 80 | 40.000 | 5.000 |
| ALVAK 3 | 15 ÷ 37 | 3 ÷ 7,5 | 65 ÷ 100 | 60.000 | 8.000 |
| ALVAK 4 | 22 ÷ 55 | 4 ÷ 10 | 80 ÷ 150 | 90.000 | 15.000 |
*Els cabals de mescla màxims depenen de la pressió requerida. VAK KIMSA, S.A. es reserva el dret de modificar aquestes dades.
Alimentació de sòlids
L’alimentació de sòlids a la tremuja dels mescladors ALVAK pot ser: per sacs, big-bag, vis-sens-fi, vàlvula rotativa, transport pneumàtic… de forma manual o automàtica.
ALVAK amb tremuja TCV alimentada automàticament per vàlvula rotativa, des de tolva de pesatge on s’elaboren les receptes a fabricar.
Alimentació de sòlids a la tremuja del mesclador en línia ALVAK des de big-bag.
Possibilitats de subministrament
- Turbines de dispersió o d'alt cizallament.
- Velocitat fixa o variable.
- Carenat.
- Tremujes segons les característiques dels sòlids: TC, TCV. TCAV, TCROT o DOSIVAK.
- Possibilitat d'aspiració directa de sacos (TMG).
- Vàlvula de papallona, bola… manual o pneumàtica.
- Tubuladores per a adició de líquids.
Automatització
Per al treball en automàtic els equips ALVAK se subministren amb vàlvula pneumàtica, nivells de mínima i màxima a la tremuja i armari elèctric. La maniobra es realitza per PLC independentment o sota la supervisió del control de fàbrica.

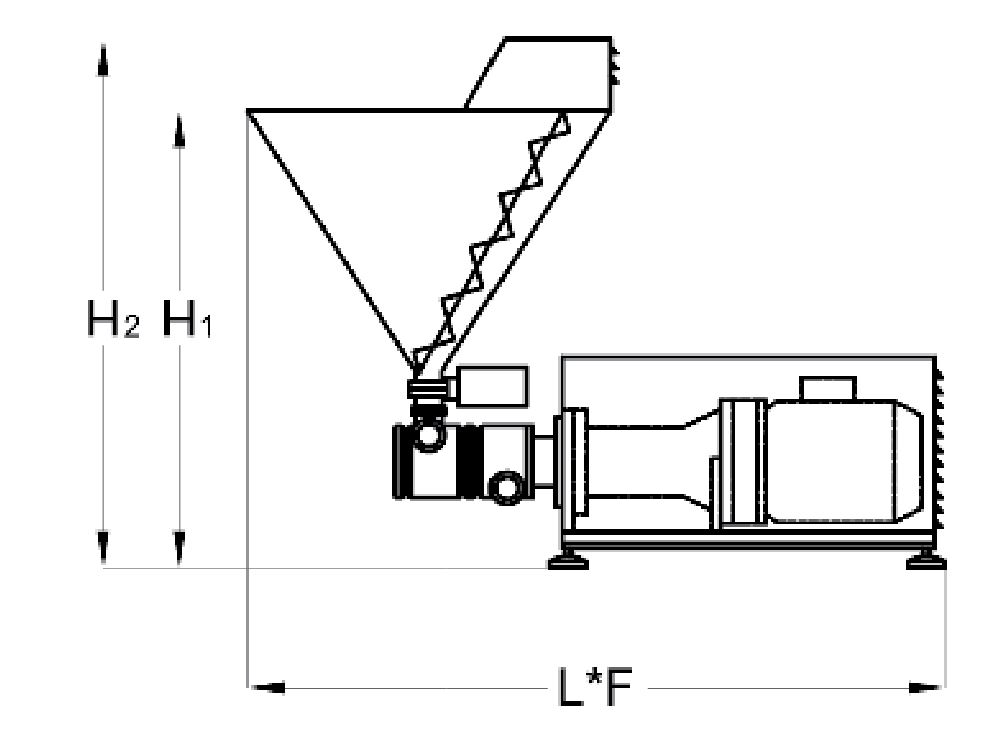

Dimensions ALVAK
| Tipus | H1 (mm) | H2 (mm) | L (mm) | F (mm) | Volum Tremuja (l) |
| ALVAK 00 | 250 | 450 | 400 | 400 | 2 |
| ALVAK 01 | 700 | 900 | 1.150 | 550 | 20 |
| ALVAK 1 | 1050 | 1250 | 1.400 | 550 | 30 |
| ALVAK 2 | 1150 | 1350 | 1.800 | 700 | 60 |
| ALVAK 3 | 1250 | 1400 | 1.850 | 700 | 60 |
| ALVAK 4 | 1450 | 1650 | 2.600 | 900 | 120 |
Alimentació de sòlids i líquids a la tremuja del mesclador ALVAK en indústria química.
Mesclador en línia ALVAK amb tremuja DOSIVAK.
Viscovak
Mesclador en línia sòlid-líquid per a alta viscositat, amb adició directa del sòlid al cap del mesclador. VISCOVAK està dissenyat per a la indústria alimentaría, és ideal per al procés en productes d’alimentació infantil a base de farines i midons.
- Sòlid-líquid
VISCOVAK amb tremuja TC en la preparació de productes làctics concentrats. Indústria alimentaría.
VISCOVAK amb tremuja TC, dotada de mesa per a suport de sacos i de patas en forma C, que permeten desplaçar la tremuja a la zona de rentat. Màquina utilitzada en la fabricació de suplements esportius i begudes energètiques. Indústria alimentaría.
VISCOVAK per a l’aspiració directa de sòlids des de sacos o bidons, sense necessitat de bolcar el sac o bidó, amb l’avantatge principal d’evitar la formació de núvols de pols. Indústria alimentaría.
VISCOVAK amb tremuja TCAV per a mescla de sòlids higroscòpics espessants i texturitzants. Indústria farmacèutica.
VISCOVAK amb tremuja TCAV per a mescla de sòlids higroscòpics espessants i texturitzants tals com carbòmers, cel·luloses, xantana, etc. Indústria cosmètica.
Components
Sòlids en pols, cristalins o granulats directament al cap mesclador + líquids
Concentració de sòlids
≤ 80%, segons producte
Viscositat del producte
Alta
Cabal de sòlids
≤ 8.000 kg/h
Cabal de mescla
≤ 60.000 l/h
Dispersió d’espessants
El mesclador VISCOVAK està especialment indicat per a la dispersió d’espessants ja que:
- Disposa de tots els avantatges dels mescladors ALVAK potenciat per a altes viscositats.
- Els sòlids s'afegeixen directament sobre les turbines del mesclador.
- Garanteix que el dipòsit de fabricació està exempt de sòlids adherits a les seves parets.
- No forma grumolls ni agregats des del primer instant.
- Dissol totalment els sòlids higroscòpics.
- Obté la mateixa textura amb l'ús de menys quantitat d'espessant.
- Incorpora el mínim aire.
PI&D bàsic d’instal·lació del mesclador en línia VISCOVAK, pot treballar sobre un o diversos dipòsits.
VISCOVAK per a la mescla de pectines com a espessant i texturitzant en la fabricació de melmelades i confitures. Indústria alimentaría.
VISCOVAK per a l’aspiració directa de sòlids des de sacos o bidons, sense necessitat de bolcar el sac o bidó, amb l’avantatge principal d’evitar la formació de núvols de pols. Indústria farmacèutica
VISCOVAK en la fabricació de xarops i suspensions farmacèutiques
Jetmixvak
Mesclador en línia sòlid-líquid amb adició del sòlid al dipòsit. JETMIXVAK és el mesclador en línia VK que suporta fins al 80% de concentració de sòlids.
- Sòlid-líquid
- Gas-líquid
JETMIXVAK en la fabricació productes químics.
Cap del mesclador en línia JETMIXVAK, per a instal·lar en fons de dipòsit, disposa de sortida del producte mesclat.
JETMIXVAK per a la fabricació de dispersions de farines. Indústria alimentària.
Mesclador de fons de dipòsit amb capacitat de recirculació
- Disposa de la mateixa capacitat de mescla que els mescladors en línia LIVAK.
- Permet l'adició de sòlids sobre llit fluid.
- Recircula el producte sobre el propi dipòsit i sobre dipòsits externs.
- Permet centralitzar la mescla de sòlids per treballar sobre dipòsits externs.
PI&D bàsic del mesclador en línia JETMIXVAK, treballant en lots sobre el seu propi dipòsit, on es realitza l’adició de components i on queda contingut el lot fabricat.
PI&D bàsic del mesclador en línia JETMIXVAK, treballant en lotes sobre el seu propi dipòsit, on es realitza l’adició de components i on queda contingut el lot fabricat.
Alimentació de sòlids sobre el dipòsit del mesclador en línia JETMIXVAK.
Livak
És la solució més polivalent de Vak Kimsa, podent mesclar líquids amb líquids, gasos o sòlids. Excel·lent opció per a la indústria química.
- Sòlid-líquid
- Gas-líquid
- Líquid-líquid
Mesclador en línia líquid-líquid i sòlid-líquid amb adició del sòlid al dipòsit
Mesclador en línia LIVAK amb acabat industrial, dispòs de circuit de pressurització i lubricació del tancament mecànic. Equip certificat ATEX segons Directiva 2014/34/UE, per a utilizació en atmòsferes potencialment explosives. Indústria química.
Mesclador en línia LIVAK amb acabat sanitàri, dispòs de circuit de pressurització i lubricació del tancament mecànic, així com d’armari elèctric. Indústria cosmètica.
Mesclador en línia LIVAK dissenyat segons EHEDG i instal·lat en recirculació sobre dipòsit. Indústria de biotecnologia.
Components
Gas + Líquid. Sòlids en pols, cristalins o granulats al dipòsit + líquids
Concentració de sòlids
≤ 80%, segons producte
Viscositat del producte
Alta-Mitjana-Baixa
Cabal de mescla
≤ 90.000 l/h
Característiques tècniques
| Tipus | Potència LIVAK (kW) | Conexió líquid (DN) | Cabal mescla màxim (l/h) |
| LIVAK 00 | 0,55 ÷ 1,5 | 15 ÷ 25 | 500 |
| LIVAK 01 | 2,2 ÷ 5,5 | 25 ÷ 40 | 10.000 |
| LIVAK 1 | 4 ÷ 15 | 40 ÷ 65 | 25.000 |
| LIVAK 2 | 7,5 ÷ 22 | 65 ÷ 80 | 40.000 |
| LIVAK 3 | 15 ÷ 37 | 65 ÷ 100 | 60.000 |
| LIVAK 4 | 22 ÷ 55 | 80 ÷ 150 | 90.000 |
PI&D bàsic d’instal·lació del mesclador en línia LIVAK, pot treballar en recirculació sobre un o diversos dipòsits. Es mostra l’alimentació de components líquids al cap del mesclador o al dipòsit, i l’alimentació de components sòlids al dipòsit.
Potenciar instal·lacions existents
Quan en una instal·lació existent sorgeix la necessitat d’agitar de forma més intensa, és molt avantatjós instal·lar un mesclador en línia LIVAK en recirculació sobre el dipòsit, en lloc de modificar l’agitador.
Emulsionador
La configuració del LIVAK EMULSIONADOR produeix emulsions de petit tamany de gota, alta estabilitat i exemptes d’aire. Combinat amb els nostres agitadors amb pàles de doble flux o àncora amb rascadors, permet reduir els temps de fabricació i intercanvi tèrmic.
PI&D bàsic d’instal·lació del mesclador en línia LIVAK treballant en continu. Es mostra la dosificació en continu de tres components líquids al cap del mesclador en línia
Possibilitats de subministrament
- Turbines de dispersió o emulsió.
- Velocitat fixa o variable
- Carenat.
- Tubuladores per a adició de líquids
Dimensions Livak
| Tipus | H (mm) | L (mm) | F (mm) |
| LIVAK 00 | 250 | 400 | 380 |
| LIVAK 01 | 450 | 900 | 300 |
| LIVAK 1 | 500 | 1.200 | 380 |
| LIVAK 2 | 650 | 1.450 | 450 |
| LIVAK 3 | 690 | 1.500 | 450 |
| LIVAK 4 | 800 | 2.200 | 680 |
LIVAK en la indústria química.
