Garnitures mécaniques
Le bon choix de l’étanchéité permet d’éviter les pannes et les arrêts inutiles.
Le système d’étanchéité adapté dépend du produit, de la pression, de la température du procédé, ainsi que de la vitesse de l’agitateur.
LE MEILLEUR CHOIX POUR VOTRE PROCÉDÉ D’AGITATION
VAK KIMSA offre un large choix d’options pour couvrir tous les besoins d’étanchéité dans les procédés d’agitation et de mélange : joint à lèvre, presse-étoupe, garniture mécanique simple, double, sèche ou lubrifiée.
ÉQUIPEMENTS D’ÉTANCHÉITÉ POUR AGITATION INDUSTRIELLE
✱ Sistema de extracción lateral du garniture mécanique, facilitando le maintenance
ÉTANCHÉITÉ AVEC SYSTÈMES OPTIMAUX
- Option facilitant la maintenance sur les grands agitateurs.
- Il n’est pas nécessaire de démonter l’agitateur du réacteur.
- Il n’est pas nécessaire d’entrer dans la cuve.
- Il n’est pas nécessaire de déposer l’arbre d’agitation.
- Réduction importante du temps de remplacement de l’étanchéité.

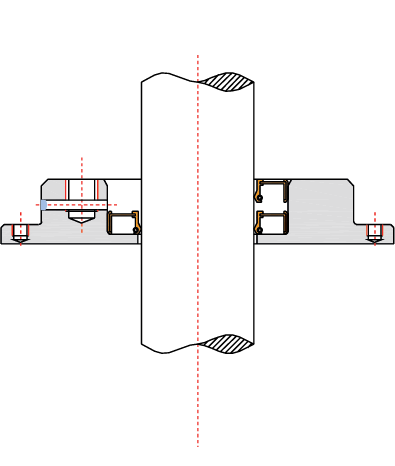

Joint à lèvre
 | ||
| Lubrifié | Pression (bar) | 0 ÷ 10 |
| Temp. max. (ºC) | 250 | |
| Vit. max. (m/s) | 20 | |
| À sec | Pression (bar) | 0 ÷ 6 |
| Temp. max. (ºC) | 130 | |
| Vit. max. (m/s) | 10 | |
Presse-étoupe
 | ||
| Lubrifié | Pression (bar) | 0 ÷ 10 |
| Temp. max. (ºC) | 250 | |
| Vit. max. (m/s) | 20 | |
| À sec | Pression (bar) | 0 ÷ 6 |
| Temp. max. (ºC) | 130 | |
| Vit. max. (m/s) | 10 | |
TYPES DE GARNITURES MÉCANIQUES
Simple ou double, lubrifiée ou sèche, équilibrée ou non équilibrée : nos systèmes garantissent l’étanchéité dont vous avez besoin pour votre procédé.
GARNITURE MÉCANIQUE
SIMPLE NON ÉQUILIBRÉE
 |  | ||||
| + Presse-étoupe | |||||
| Lubrifié | Pression (bar) | -1 ÷ 10 | -1 ÷ 10 | ||
| Temp. max. (ºC) | 200 | 200 | |||
| Vit. max. (m/s) | 10 | 10 | |||
GARNITURE MÉCANIQUE
SIMPLE SÈCHE
✱ Sistema de extracción lateral du garniture mécanique, facilitando le maintenance

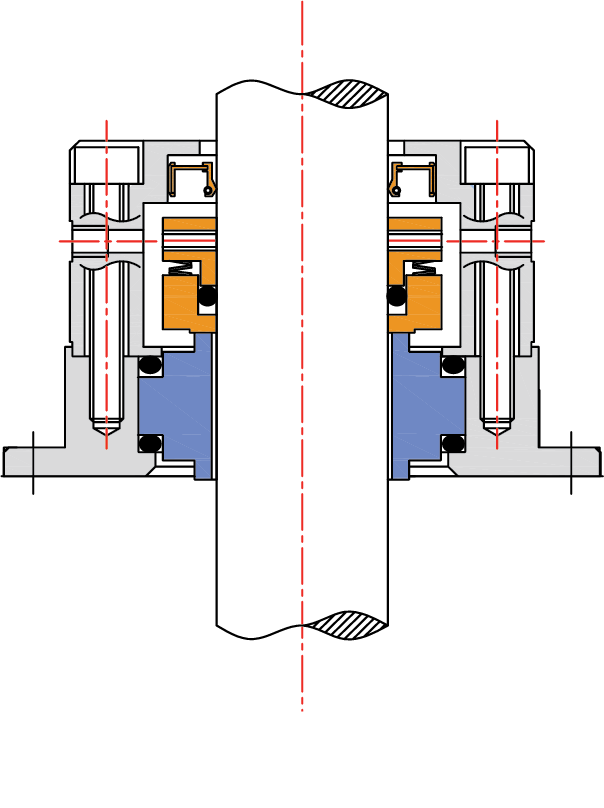

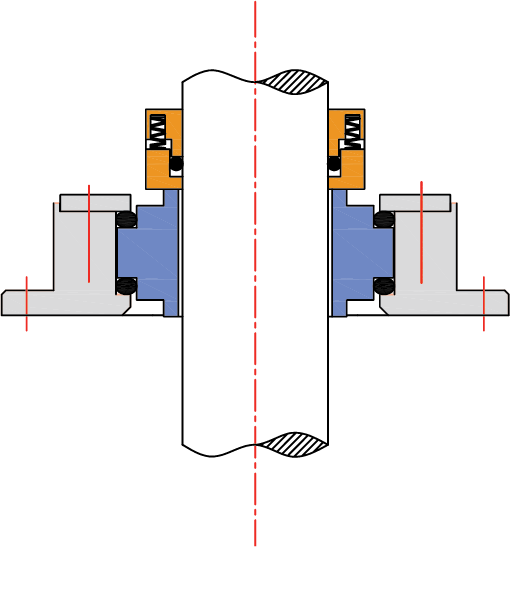

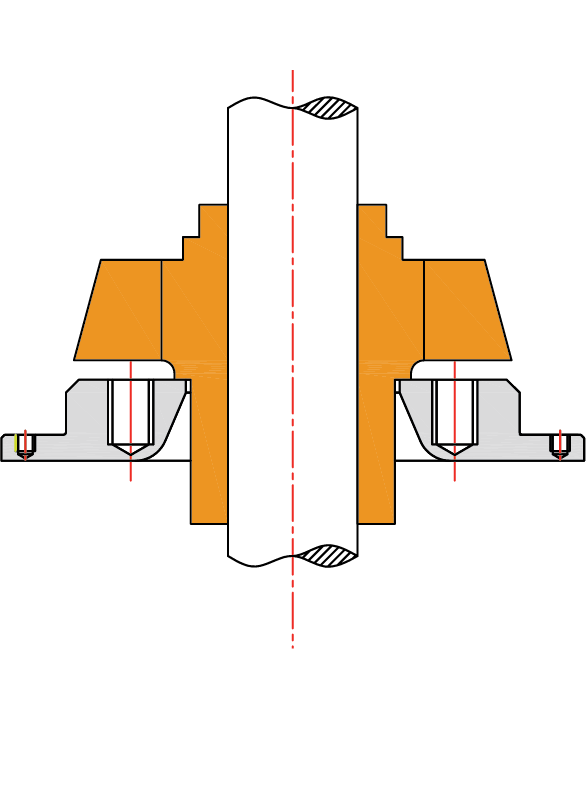

GARNITURE MÉCANIQUE SIMPLE ÉQUILIBRÉE
| GARNITURE MÉCANIQUE SIMPLE ÉQUILIBRÉE | ||||||
 |
 |
 |
||||
| Cartouche | Boîtier | |||||
| Lubrifié | Pression (bar) | Non disponible | -1 ÷ 25 | -1 ÷ 15 | ||
| Temp. max. (ºC) | 250 | 200 | ||||
| Vit. max. (m/s) | 12 | 10 | ||||
| À sec | Pression (bar) | -1 ÷ 4 | -1 ÷ 6 | Non disponible | ||
| Temp. max. (ºC) | 150 | 150 | ||||
| Vit. max. (m/s) | 3 | 3 | ||||

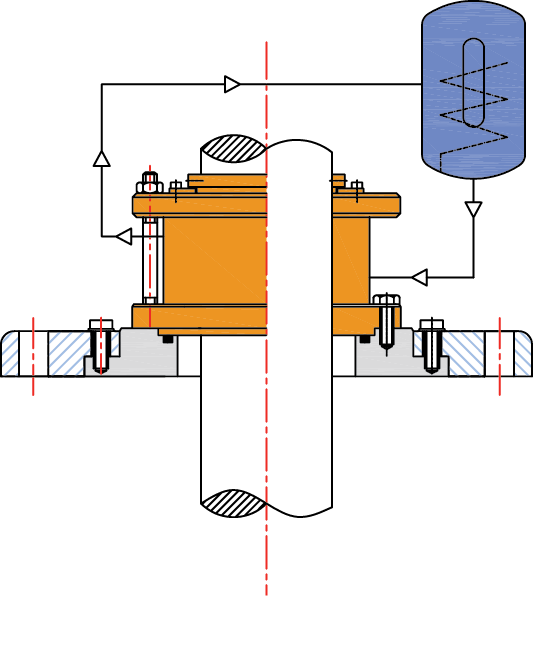

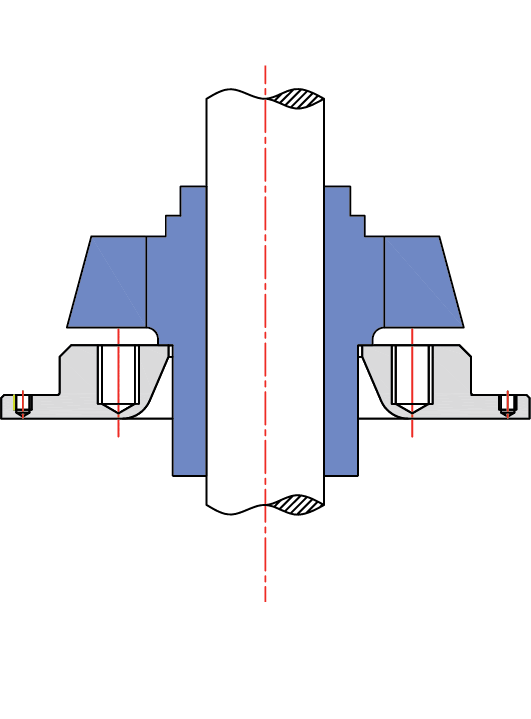

✱ Garniture mécanique double Lubrifié
Garniture mécanique
doble
Garniture mécanique
doble
| CIERRE MECÁNICO DOBLE | |||||
 |  | ||||
| Cartouche | Boîtier | ||||
| Lubrifié | Pression (bar) | -1 ÷ 25 | -1 ÷ 75 | ||
| Temp. max. (ºC) | 250 | 250 | |||
| Vit. max. (m/s) | 10 | 10 | |||
| À sec | Pression (bar) | -1 ÷ 6 | Non disponible | ||
| Temp. max. (ºC) | 150 | ||||
| Vit. max. (m/s) | 3 | ||||

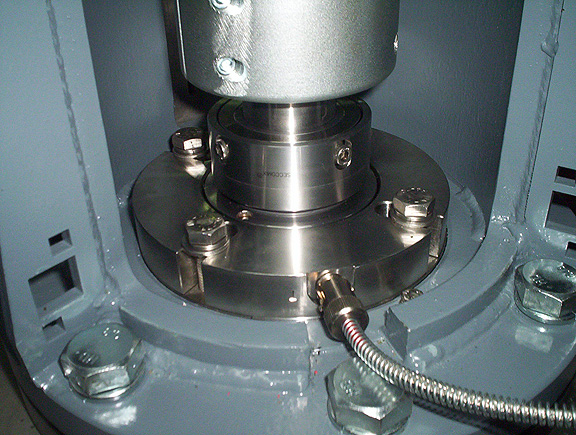

Système de démontage latéral de la garniture mécanique
- Option facilitant la maintenance sur les grands agitateurs.
- Il n’est pas nécessaire de démonter l’agitateur du réacteur.
- Il n’est pas nécessaire d’entrer dans la cuve.
- Il n’est pas nécessaire de déposer l’arbre d’agitation.
- Réduction importante du temps de remplacement de l’étanchéité.
