Arbres d'agitation
Nous fabriquons des arbres d’agitation pour les procédés d’agitation et de mélange avec des systèmes optimaux. Des solutions personnalisées grâce à notre vaste expérience.
ARBRES D’AGITATION SUR MESURE ET ADAPTÉS AUX CONDITIONS DE TRAVAIL
Dans notre département Ingénierie de procédé, avec notre programme de calcul VAKCAL, nous dimensionnons le diamètre de l’arbre d’agitation adapté aux conditions de travail de l’agitateur.
Tout agitateur et toute longueur d’arbre d’agitation peuvent être fabriqués sans guidage inférieur.
- Arbres d’agitation en tube, barre pleine ou barre perforée.
- Diamètres selon la taille de la tourelle et les conditions de travail.
- Épaisseur du tube selon la longueur et l’existence d’un guidage inférieur.
- Accouplements arbre-agitateur selon l’application.
| Accouplement | Tourelle | Alimentaire | Chimie | Cosmétique | Pharmacie et biotechnologie | |||
| Filetage | TD0 | HT | TK | X | X | X | X | |
| Plateau d’accouplement | HT | TK | TK-TC | X | ||||
| Accouplement externe à la cuve | HT | TK-TC | X | X | X | X | ||

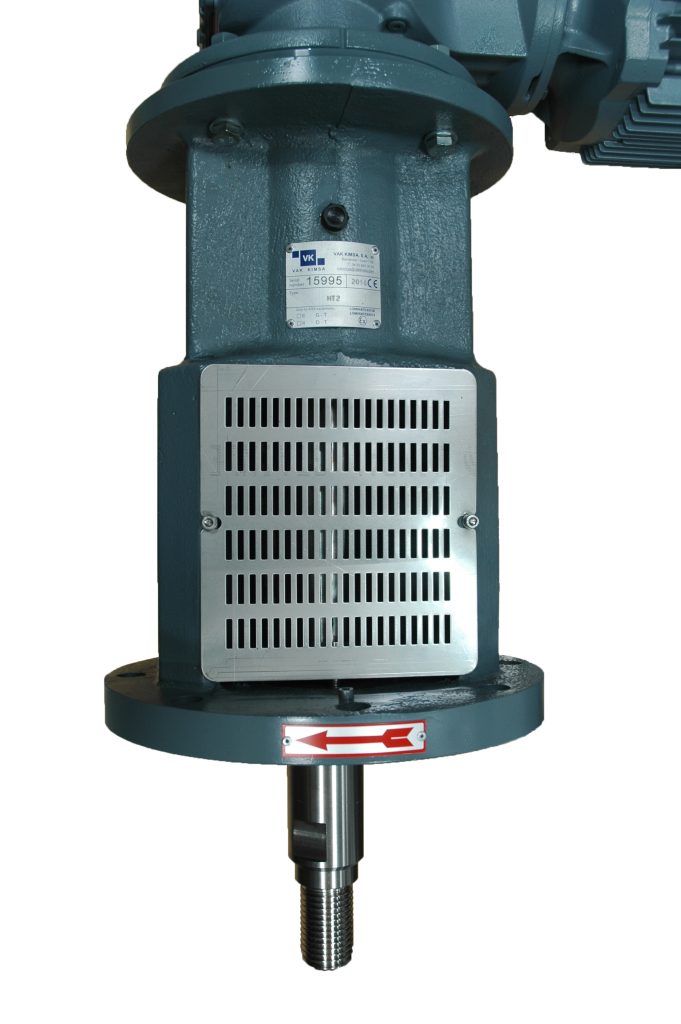

Filetage

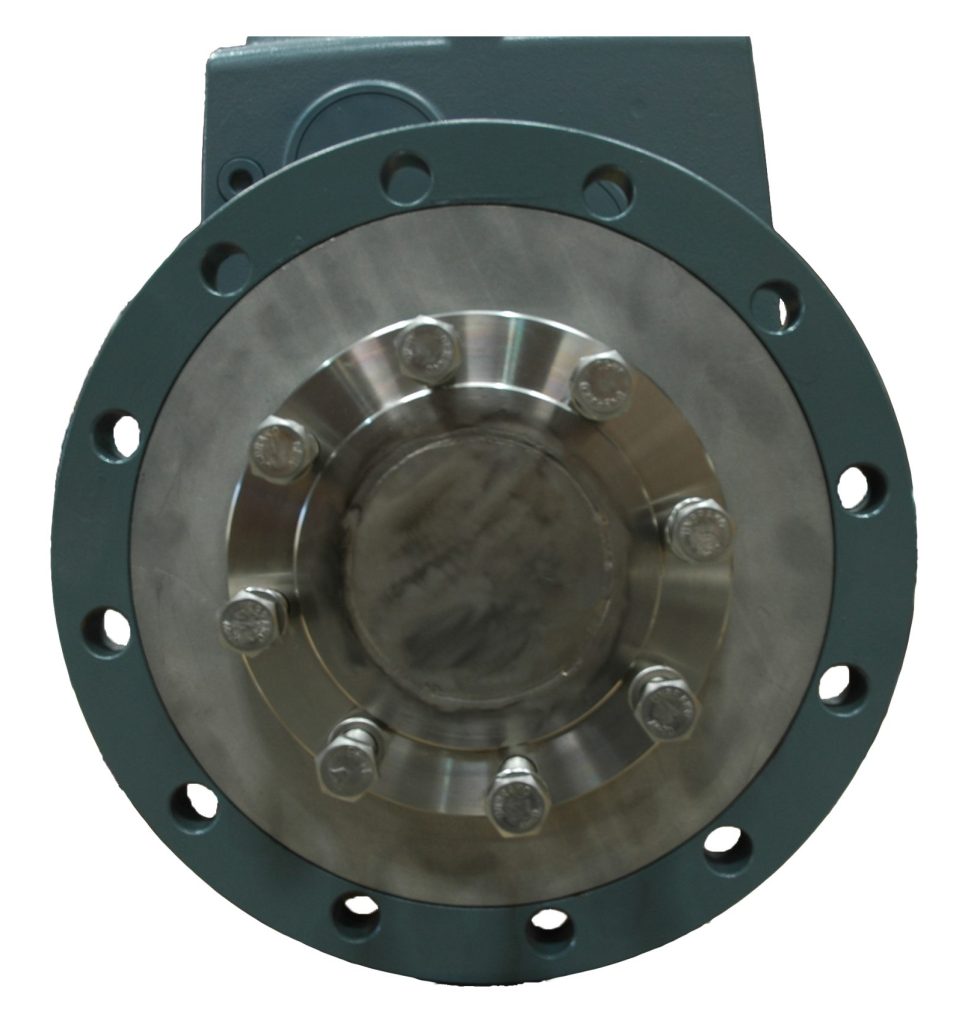

Plateau d’accouplement

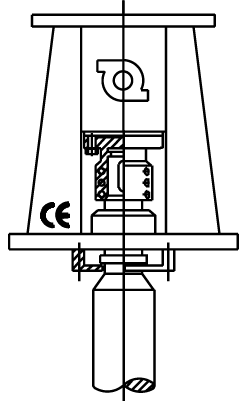

Accouplement
externe à la cuve
GUIDAGE INFÉRIEUR
POUR AGITATEURS

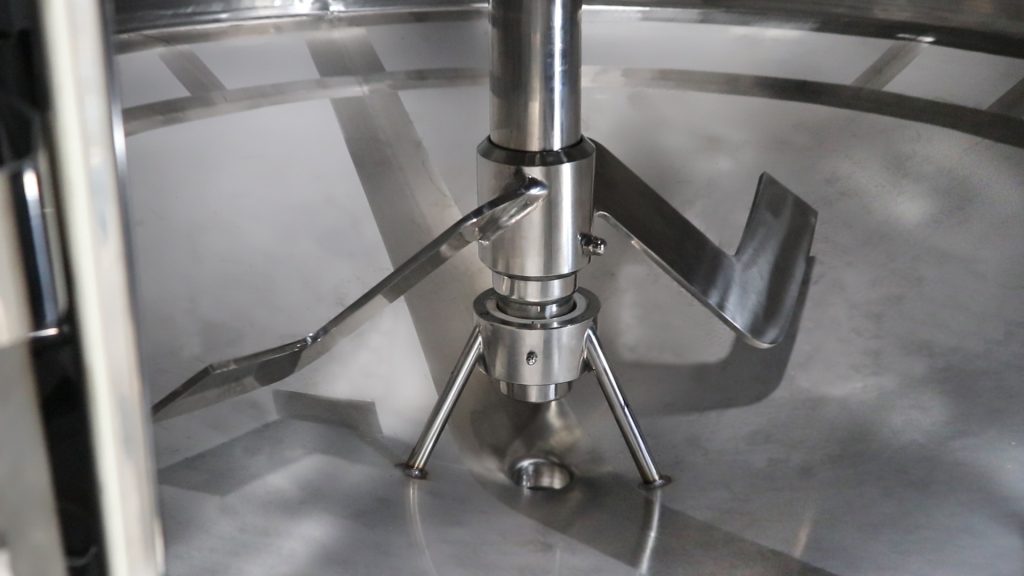

Trépied de guidage inférieur : lorsque les conditions sanitaires le permettent, les arbres d’agitation des agitateurs sont guidés en partie inférieure au moyen d’un trépied qui doit être fixé au fond de la cuve et fourni avec l’agitateur.
Notre système constructif, avec un large jeu entre l’arbre et le coussinet en Téflon, permet un nettoyage correct du guidage.
