Mélangeurs
en ligne
Alvak
Mélangeur en ligne solide-liquide avec ajout direct du solide dans la tête du mélangeur.
- Liquide-liquide
- Solide-liquide
ALVAK avec trémie TC équipée d’une table de support pour sacs ; l’opérateur travaille de manière confortable et ergonomique.
ALVAK conçu selon EHEDG. Trémie TC équipée d’une table de support pour sacs et de pieds en C, permettant de déplacer la trémie vers la zone de lavage.
ALVAK avec trémie TCV préparée pour recevoir les solides depuis une alimentation automatique. Trémie TCV avec vis sans fin pour favoriser le mouvement du solide dans la trémie, niveaux maximum et minimum et vanne pneumatique.
P&ID de base d’une installation avec mélangeur en ligne ALVAK ; peut travailler sur une ou plusieurs cuves.
ALVAK avec trémie TC pour alimentation manuelle de solides.
ALVAK avec trémie TC pour alimentation manuelle de solides.
Composants
Solides en poudre, cristallins ou granulés directement introduits dans la tête du mélangeur + liquides
Concentration en solides
≤ 80 %, selon le produit
Viscosité du produit
Moyenne-faible
Débit de solides
≤ 15 000 kg/h
Débit de mélange
≤ 90 000 l/h
Características técnicas
| Type | Puissance ALVAK (kW) | Puissance trémies (kW) | Raccordement liquide (DN) | Débit de mélange maximal (l/h) | Débit de solides maximal (kg/h) |
| ALVAK 00 | 0,55 ÷ 1,5 | – | 15 ÷ 25 | 500 | 100 |
| ALVAK 01 | 2,2 ÷ 5,5 | 2,2 ÷ 5,5 | 25 ÷ 40 | 10.000 | 1.500 |
| ALVAK 1 | 4 ÷ 15 | 2,2 ÷ 5,5 | 40 ÷ 65 | 25.000 | 3.000 |
| ALVAK 2 | 7,5 ÷ 22 | 3 ÷ 7,5 | 65 ÷ 80 | 40.000 | 5.000 |
| ALVAK 3 | 15 ÷ 37 | 3 ÷ 7,5 | 65 ÷ 100 | 60.000 | 8.000 |
| ALVAK 4 | 22 ÷ 55 | 4 ÷ 10 | 80 ÷ 150 | 90.000 | 15.000 |
Les débits de mélange maximaux dépendent de la pression requise. VAK KIMSA, S.A. se réserve le droit de modifier ces données.
ALIMENTATION DES SOLIDES
L’alimentation des solides dans la trémie des mélangeurs ALVAK peut se faire par sacs, big-bag, vis sans fin, vanne rotative, transport pneumatique… de manière manuelle ou automatique.
ALVAK avec trémie TCV alimentée automatiquement par vanne rotative, depuis une trémie de pesage où sont préparées les recettes à fabriquer.
Alimentation des solides dans la trémie du mélangeur en ligne ALVAK depuis un big-bag.
POSSIBILITÉS DE FOURNITURE
- Turbines de dispersion ou à haut cisaillement.
- Vitesse fixe ou variable.
- Avec carénage.
- Trémies selon les caractéristiques des solides : TC, TCV, TCAV, TCROT ou DOSIVAK.
- Possibilité d’aspiration directe depuis des sacs (TMG).
- Vanne papillon, vanne à boisseau sphérique… manuelle ou pneumatique.
- Tuyauteries pour l’ajout de liquides.
AUTOMATISATION
Pour le fonctionnement automatique, les équipements ALVAK sont fournis avec une vanne pneumatique, des niveaux minimum et maximum dans la trémie et une armoire électrique. La manœuvre est réalisée par PLC, de manière indépendante ou sous la supervision du contrôle de l’usine.

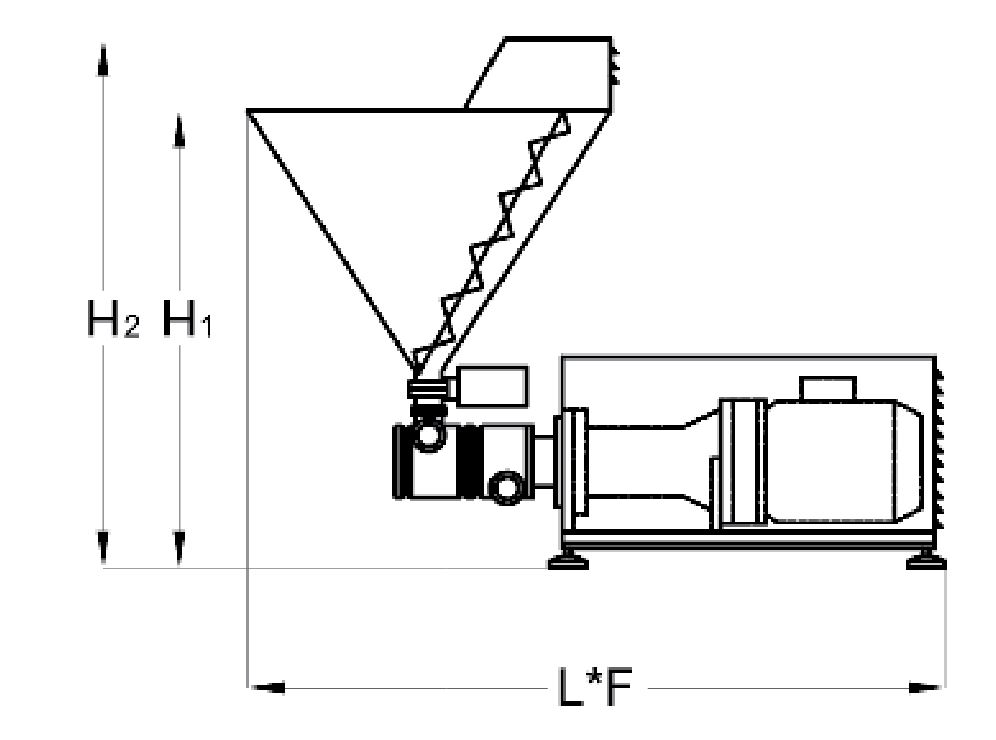

DIMENSIONS ALVAK
| Type | H1 (mm) | H2 (mm) | L (mm) | F (mm) | Volume trémie (l) |
| ALVAK 00 | 250 | 450 | 400 | 400 | 2 |
| ALVAK 01 | 700 | 900 | 1.150 | 550 | 20 |
| ALVAK 1 | 1050 | 1250 | 1.400 | 550 | 30 |
| ALVAK 2 | 1150 | 1350 | 1.800 | 700 | 60 |
| ALVAK 3 | 1250 | 1400 | 1.850 | 700 | 60 |
| ALVAK 4 | 1450 | 1650 | 2.600 | 900 | 120 |
Alimentation de solides et de liquides dans la trémie du mélangeur ALVAK en industrie chimique.
Mélangeur en ligne ALVAK avec trémie DOSIVAK.
Viscovak
Mélangeur en ligne solide-liquide pour haute viscosité, avec ajout direct du solide dans la tête du mélangeur. VISCOVAK est conçu pour l’industrie alimentaire ; il est idéal pour les procédés de produits alimentaires infantiles à base de farines et d’amidons.
- Solide-liquide
VISCOVAK avec trémie TC pour la préparation de produits laitiers concentrés. Industrie alimentaire.
VISCOVAK avec trémie TC, équipée d’une table de support pour sacs et de pieds en C, permettant de déplacer la trémie vers la zone de lavage. Machine utilisée dans la fabrication de compléments sportifs et de boissons énergétiques. Industrie alimentaire.
VISCOVAK pour l’aspiration directe de solides depuis des sacs ou des bidons, sans avoir à vider le sac ou le bidon, avec comme principal avantage d’éviter la formation de nuages de poussière. Industrie alimentaire.
VISCOVAK avec trémie TCAV pour le mélange de solides hygroscopiques, épaississants et texturants. Industrie pharmaceutique.
VISCOVAK avec trémie TCAV pour le mélange de solides hygroscopiques, épaississants et texturants tels que carbomères, celluloses, xanthane, etc. Industrie cosmétique.
Composants
Solides en poudre, cristallins ou granulés directement introduits dans la tête du mélangeur + liquides
Concentration en solides
≤ 80 %, selon le produit
Viscosité du produit
Élevée
Débit de solides
≤ 8 000 kg/h
Débit de mélange
≤ 60 000 l/h
DISPERSION D’ÉPAISSISSANTS
Le mélangeur VISCOVAK est spécialement indiqué pour la dispersion d’épaississants, car :
- Il offre tous les avantages des mélangeurs ALVAK, renforcés pour les hautes viscosités.
- Les solides sont ajoutés directement sur les turbines du mélangeur.
- Il garantit que la cuve de fabrication reste exempte de solides adhérés aux parois.
- Il ne forme ni grumeaux ni agrégats dès le premier instant.
- Il dissout totalement les solides hygroscopiques.
- Il permet d’obtenir la même texture avec une quantité moindre d’épaississant.
- Il incorpore un minimum d’air.
P&ID de base d’une installation avec mélangeur en ligne VISCOVAK ; peut travailler sur une ou plusieurs cuves.
VISCOVAK pour le mélange de pectines comme épaississants et texturants dans la fabrication de confitures. Industrie alimentaire.
VISCOVAK pour l’aspiration directe de solides depuis des sacs ou des bidons, sans avoir à vider le sac ou le bidon, avec comme principal avantage d’éviter la formation de nuages de poussière. Industrie pharmaceutique.
VISCOVAK dans la fabrication de sirops et de suspensions pharmaceutiques
Jetmixvak
Mélangeur en ligne solide-liquide avec ajout du solide dans la cuve. JETMIXVAK est le mélangeur en ligne VK qui supporte jusqu’à 80 % de concentration en solides.
- Solide-liquide
- Gaz-liquide
JETMIXVAK dans la fabrication de produits chimiques.
Tête de mélange en ligne JETMIXVAK, à installer en fond de cuve ; elle dispose d’une sortie pour le produit mélangé.
JETMIXVAK pour la fabrication de dispersions de farines. Industrie alimentaire.
MÉLANGEUR DE FOND DE CUVE AVEC CAPACITÉ DE RECIRCULATION
- Dispose de la même capacité de mélange que les mélangeurs en ligne LIVAK.
- Permet l’ajout de solides sur lit fluide.
- Recircule le produit dans la même cuve et vers des cuves externes.
- Permet de centraliser le mélange de solides pour travailler avec des cuves externes.
P&D de base du mélangeur en ligne JETMIXVAK, travaillant par lots sur sa propre cuve, où l’ajout de composants est réalisé et où le lot fabriqué est contenu.
P&D de base du mélangeur en ligne JETMIXVAK, travaillant par lots sur sa propre cuve, où l’ajout de composants est réalisé et où le lot fabriqué est contenu.
Alimentation de solides sur la cuve du mélangeur en ligne JETMIXVAK.
Livak
C’est la solution la plus polyvalente de VAK KIMSA : elle permet de mélanger des liquides avec des liquides, des gaz ou des solides. Excellente option pour l’industrie chimique.
- Solide-liquide
- Gaz-liquide
- Liquide-liquide
Mélangeur en ligne liquide-liquide et solide-liquide avec ajout du solide dans la cuve.
Mélangeur en ligne LIVAK avec finition industrielle, équipé d’un circuit de pressurisation et de lubrification de la garniture mécanique. Équipement certifié ATEX selon la directive 2014/34/UE pour une utilisation en atmosphères potentiellement explosives. Industrie chimique.
Mélangeur en ligne LIVAK avec finition sanitaire, équipé d’un circuit de pressurisation et de lubrification de la garniture mécanique, ainsi que d’une armoire électrique. Industrie cosmétique.
Mélangeur en ligne LIVAK conçu selon EHEDG et installé en recirculation sur cuve. Industrie biotechnologique.
Composants
Gaz + liquide. Solides en poudre, cristallins ou granulés ajoutés dans la cuve + liquides.
Concentration en solides
≤ 80 %, selon le produit
Viscosité du produit
Élevée – moyenne – faible
Débit de mélange
≤ 90.000 l/h
CARACTÉRISTIQUES TECHNIQUES
| Type | Puissance LIVAK (kW) | Raccordement liquide (DN) | Débit de mélange maximal (l/h) |
| LIVAK 00 | 0,55 ÷ 1,5 | 15 ÷ 25 | 500 |
| LIVAK 01 | 2,2 ÷ 5,5 | 25 ÷ 40 | 10.000 |
| LIVAK 1 | 4 ÷ 15 | 40 ÷ 65 | 25.000 |
| LIVAK 2 | 7,5 ÷ 22 | 65 ÷ 80 | 40.000 |
| LIVAK 3 | 15 ÷ 37 | 65 ÷ 100 | 60.000 |
| LIVAK 4 | 22 ÷ 55 | 80 ÷ 150 | 90.000 |
P&ID de base d’une installation avec mélangeur en ligne LIVAK ; peut travailler en recirculation sur une ou plusieurs cuves. L’alimentation des composants liquides peut se faire vers la tête du mélangeur ou vers la cuve, et l’alimentation des composants solides vers la cuve.
RENFORCER LES INSTALLATIONS EXISTANTES
Lorsqu’une installation existante nécessite une agitation plus intense, il est très avantageux d’installer un mélangeur en ligne LIVAK en recirculation sur la cuve, au lieu de modifier l’agitateur.
ÉMULSIONNEUR
La configuration du LIVAK ÉMULSIONNEUR produit des émulsions de petite taille de goutte, à haute stabilité et exemptes d’air. Combiné avec nos agitateurs à pales double flux ou avec ancre à racleurs, il permet de réduire les temps de fabrication et d’échange thermique.
P&ID de base d’une installation avec mélangeur en ligne LIVAK fonctionnant en continu. Le schéma montre le dosage en continu de trois composants liquides vers la tête du mélangeur en ligne.
POSSIBILITÉS DE FOURNITURE
- Turbines de dispersion ou d’émulsion.
- Vitesse fixe ou variable.
- Avec carénage.
- Tuyauteries pour l’ajout de liquides.
Dimensions Livak
| Type | H (mm) | L (mm) | F (mm) |
| LIVAK 00 | 250 | 400 | 380 |
| LIVAK 01 | 450 | 900 | 300 |
| LIVAK 1 | 500 | 1.200 | 380 |
| LIVAK 2 | 650 | 1.450 | 450 |
| LIVAK 3 | 690 | 1.500 | 450 |
| LIVAK 4 | 800 | 2.200 | 680 |
LIVAK 2 – VAK KIMSA
